伸縮懸臂吊的結構及操作原理

發布日期：2021-12-20 15:49:24 瀏覽次數：

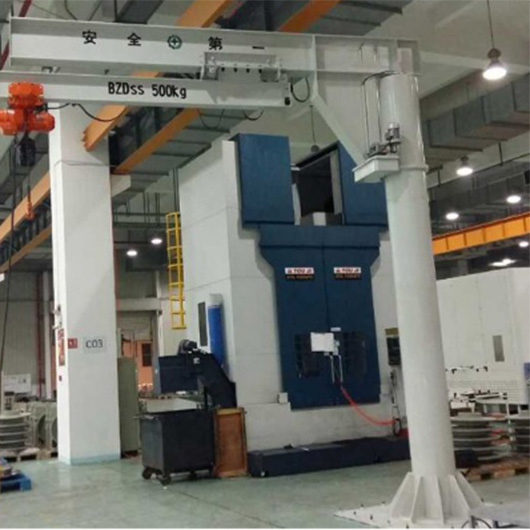

伸縮懸臂起重機占地面積小，投資少，使用靈活，應用廣泛。其懸臂結構一般為整體懸臂。曲臂有兩種類型，但一些特殊條件仍需特殊設計。例如，根據車間建筑和工程流程的需要，用戶在臨時倉庫設置了一臺1t起重的伸縮懸臂起重機。電動旋轉360°，240°4.2m短懸臂，其余120°7.5m。

1.伸縮懸臂吊的結構。

伸縮懸臂結構由立柱1組成。由于懸臂固定。支撐輥3.伸縮臂驅動裝置4.伸縮臂5.電葫蘆6等。其結構特點。

(1)柱1。固定懸臂2部分與整體懸臂結構相同，但由于固定懸臂2的下翼運行伸縮臂5的驅動裝置4，而不是電動葫蘆6。

(2)在固定懸臂2下設置扁鋼軌道1，用于支撐滾輪3的行走。支撐滾輪3除了支撐伸縮臂外，還起到伸縮臂的作用。

2.操作原理。

當伸縮懸臂起重機的伸縮臂在240°范圍內收縮時，當電動葫蘆在120°范圍內運行時，伸縮臂伸縮。主要操作是在收縮狀態下提升，并在120°范圍內卸載。為防止伸縮臂擺動，應合理控制支撐輥與軌道的側向間隙（1~2m），調整伸縮臂驅動裝置運行邊緣的間隙，限制伸縮臂擺動。

3.輔助設施。

為防止懸臂從120個工作區域的長懸臂狀態旋轉到240°工作區域的短懸臂狀態，在建筑物的適當位置設置限位開關。限位開關的接頭設置在伸縮臂上。當短懸臂狀態時，限位開關不工作。當錯誤操作（長懸臂進入短懸臂操作區域）時，限位開關停止懸臂旋轉，即使旋轉電機斷電，也能起到安全防碰的作用。
