齒輪式鏈條葫蘆的工作原理

發布日期：2021-10-19 16:20:48 瀏覽次數：

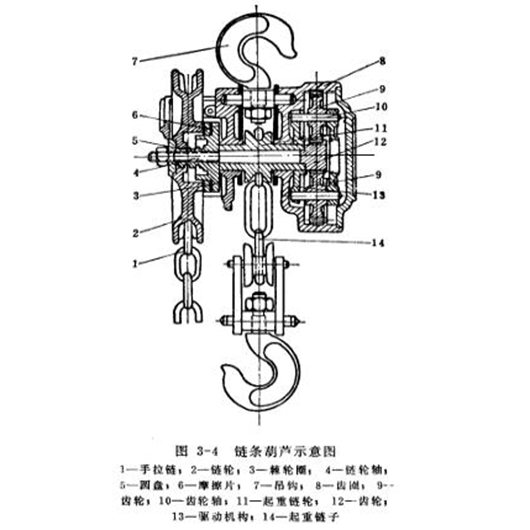

圖為齒輪式鏈條葫蘆。提升重物時，手拉鏈1順時針旋轉鏈輪2。鏈輪2沿圓盤5套筒上的螺紋向內移動，將棘輪圈3和摩擦片6壓在鏈輪軸4上(鏈輪軸4與圓盤5結合牢固)，棘輪圈3只能順時針旋轉，棘爪在棘輪圈3上跳動發出咔嗒聲。鏈輪軸4右端的齒輪12驅動齒輪9(或行星齒輪)與固定齒圈8嚙合，使齒輪9沿鏈輪軸4的中點順時針移動。同時，驅動機構13和起重鏈輪11旋轉，使起重鏈14上升。

在不拉手拉鏈的情況下，重物是由自重引起的自鎖現象，棘爪組織棘輪圈3逆時針旋轉停在空中。相反，當重物松下時，手拉鏈1將鏈輪2和圓盤5分開。鏈輪軸4右端齒輪12驅動齒輪9與固定齒圈8嚙合，使齒輪9沿鏈輪軸4逆時針旋轉，驅動機構13和起重鏈輪11驅動，減少起重鏈14。拉鏈不拉手后，當鏈輪2停止旋轉時，起重鏈輪11的重物自重將繼續逆時針旋轉，行星齒輪傳動機構將繼續逆時針旋轉，使圓盤5。摩擦片6和棘輪圈3相互壓緊，產生摩擦力。棘輪圈3阻止棘爪逆時針旋轉，因此摩擦力在螺紋上自鎖，使重物停在空中。
