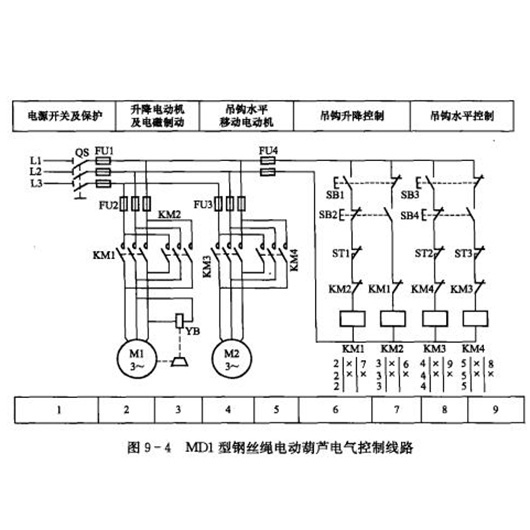

主電路識別圖：

功率開關和保護部。用圖9-4中1區域隔離開關QS.熔斷器FU1構成電源開關和保護部件。實踐中，QS1開關QS1是用于機床電源的開關；FU1實現了起重電機M1，吊鉤水平移動電機M2短路保護功能。

提升電機M1主回路。從圖9-4中2區.3區的主電路可以看出，起升電機M1主電路為正反.反向電磁制動單元主電路。實用化過程中，接觸器KM1.KM2主觸頭分別控制起升電機M1.反向電源通斷。另外，F(xiàn)U2還實現了熔斷電機M1短路保護功能，電磁閥YB實現了電機M1電磁制動控制動能。
