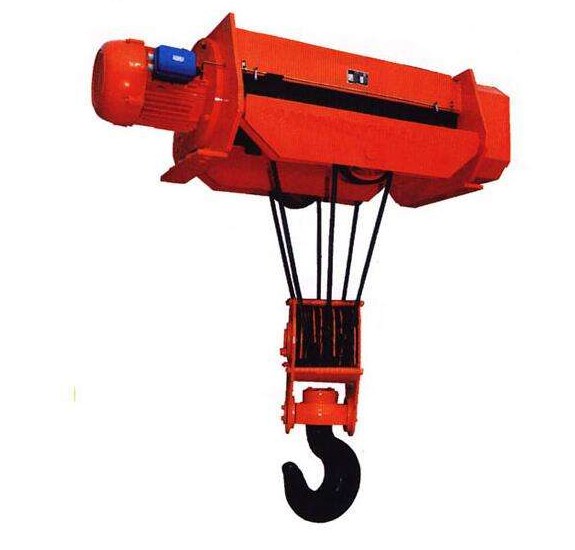

電動葫蘆的上升過程為：
當按下上升點動控制按鈕SB時，其將PLC內的×置，即該觸點接通，使得Y得電，控制PLC外接交流接觸器線圈KM得電，
同時其常閉觸點×置0，即該觸點斷開防YKM得電，Y得電，常閉觸點Y斷開，YKM互鎖。主電路中的主觸點KM-閉合，接
通電動機電源，升降控制電動機啟動開始上升運轉。
當電動機上升到限位開關SQ設定位置時，限位行程開關SQ動作，將PLC內×置0，即觸點斷開，Y失電，接觸器KM線圈失
電復位，主觸點復位斷開，電動機停止上升。
電動葫蘆的下降過程為：
當按下下降點動控制按鈕SB時，其將PLC內的×置，即該觸點接通，使得Y得電9，控制PLC外接交流接觸器線圈KM得電
，同時其常閉觸點×置0，即該觸點斷開，防止YKM得電。Y得電，常閉觸點Y斷開與YKM互鎖0，KM得電，主電路中的
主觸點閉合，接通電動機電源，升降控制電動機啟動開始下降運轉。
當電動機下降到限位開關SQ設定位置時，限位行程開關SQ動作，將PLC內×置o，
即該觸點斷開，Y失電，即接觸器KM線圈失電復位，主觸點復位斷開，電動機停止下降。
